智能巡检仪

智能巡检仪选取？樯杓坪椭悄芩惴，与各类传感器、变送器共同使用，可对多路温度、压力、液位、流量、沉量等工业过程参数进行巡回检测、报警节造、变送输出、数据采集及通讯。

Channels

报警

通讯

Power Supply

Share
智能巡检仪
【Technical data】 Supply Input Output Display General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】
Supply
供电电源 24 V ± 20% DC; 220 V ± 20% AC (频率50 Hz/60 Hz)
Input
输入信号 热电偶：K、E、S、B、J、T、R、N等(冷端温度自动赔偿领域0 ℃ ~ +50 ℃，赔偿正确度±1 ℃)； 热电阻：Pt100、Cu100、Cu50、BA1、BA2等 (引线电阻≤ 50 Ω/线)； 电流：4 ~ 20 mA 、0 ~ 10 mA； 电压：0 ~ 20 mV 、0 ~ 75 mV 、0 ~ 200 mV 、0/1 ~ 5 V 、0 ~ 10 V (需定造，与其他信号不兼容)； 线性电阻：0 ~ 400 Ω（远传压力表）； 最大16通路点数可。善帘2 ~ 16通路中的任一通路）；各通路
输入阻抗 电流：≤ 100 Ω；电压：≥ 500 kΩ
丈量精度 0.2 %F.S.
Output
输出信号 电流：0/4 ~ 20 mA、0 ~ 10 mA； 电压：0/1 ~ 5 V、0 ~ 10 V； 通讯：RS485
允许负载 0/4 ~ 20 mA：RL ≤ 550 Ω；0 ~ 10 mA：RL ≤ 1.1 kΩ；0/1 ~ 5 V：RL ≥ 250 kΩ；0 ~ 10 V：RL ≥ 500 kΩ 可选择各通路丈量值的均匀值、最大值或最幼值变送输出方式；也能够指定任一通路进行变送输出；但所有输出方式的变送领域必须一样。
触点容量 3 A/275 V AC 或 3 A/30 V DC
通讯参数 MODBUS-RTU，距离≤ 1000 m
波特率 ≤ 19.2 kbps
报警方式 多种报警方式能够供用户选择。a、各通路统一设置报警值、共用继电器输出；b、各通路别离设置报警值、共用继电器输出；c、各通路别离设置报警值、独立继电器输出（本方式需另配报警节造盒）；d、各通路独立双色批示灯报警，红色亮暗示上限报警，绿色亮暗示下限报警。
Display
巡检方式 手动和自动两种巡检方式，也可定点显示，可通过按键切换选择。手动巡检时可通过按键查看各通路丈量值，2分钟无按键操作返回到自动状态；自动巡检时凭据设定的功夫距离显示各通路丈量值，距离功夫可设置。
显示领域 1999 ~ 9999，幼数点地位可设置
General parameters
工作功耗 ＜ 5 W
EMC data
电磁兼容 IEC 61326-1
介电强度 ≥ 1000 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
Operating conditions
工作温度 -10 ℃ ~ +60 ℃
贮存温度 -30 ℃ ~ +70 ℃
Mechanical specifications

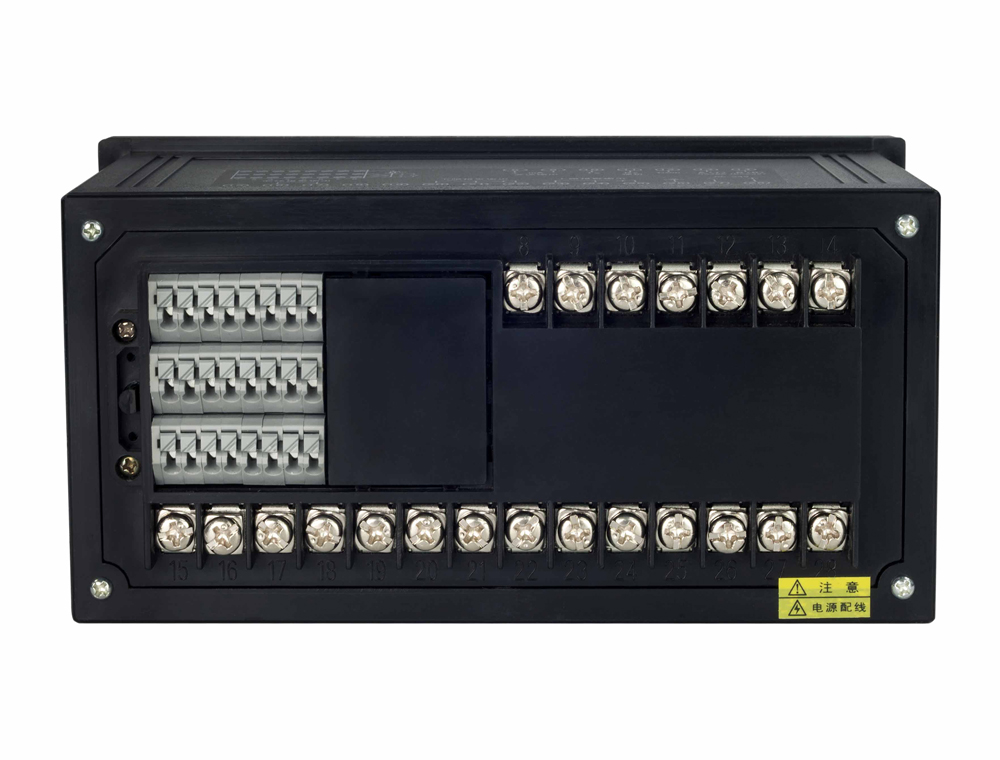

衔接方式 螺钉衔接
规格尺寸 宽160 mm×高80 mm×深94 mm； 宽80 mm×高160 mm×深94 mm； 宽180 mm×高130 mm×深60 mm
