16916512857027l00hi 16916512924975h5rik

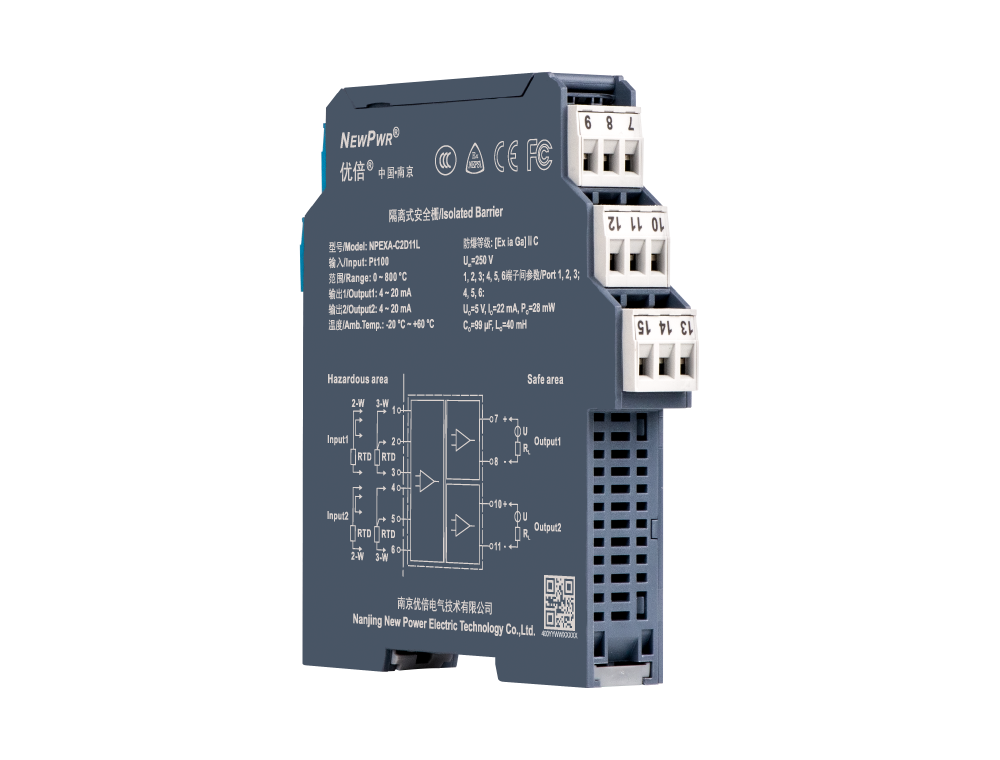

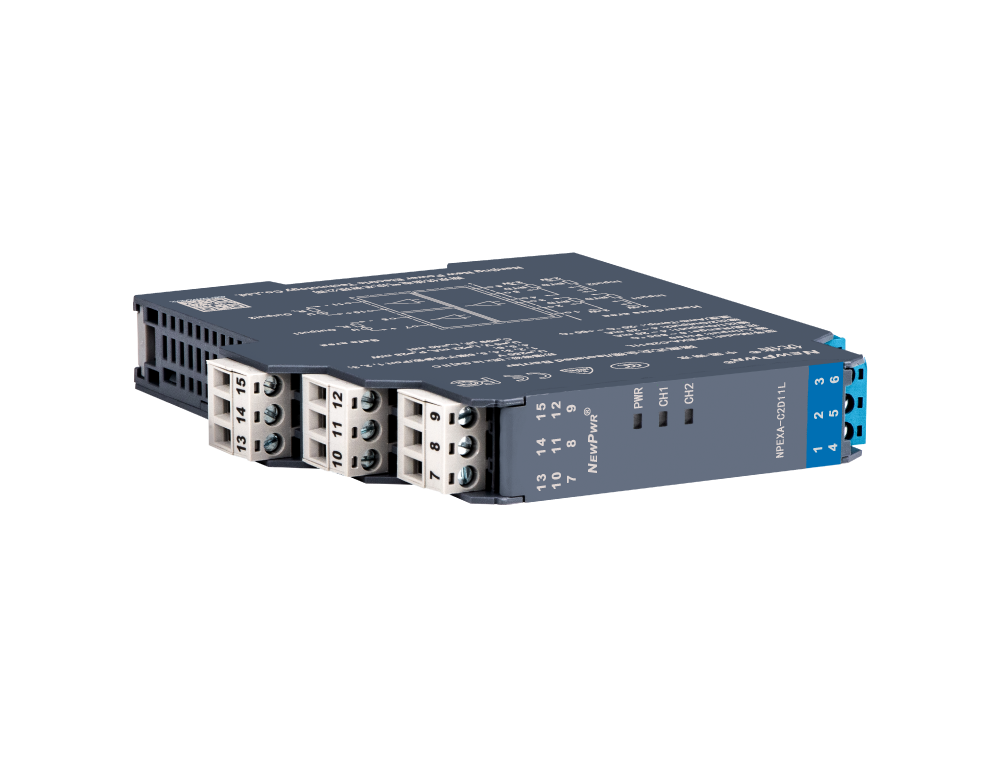

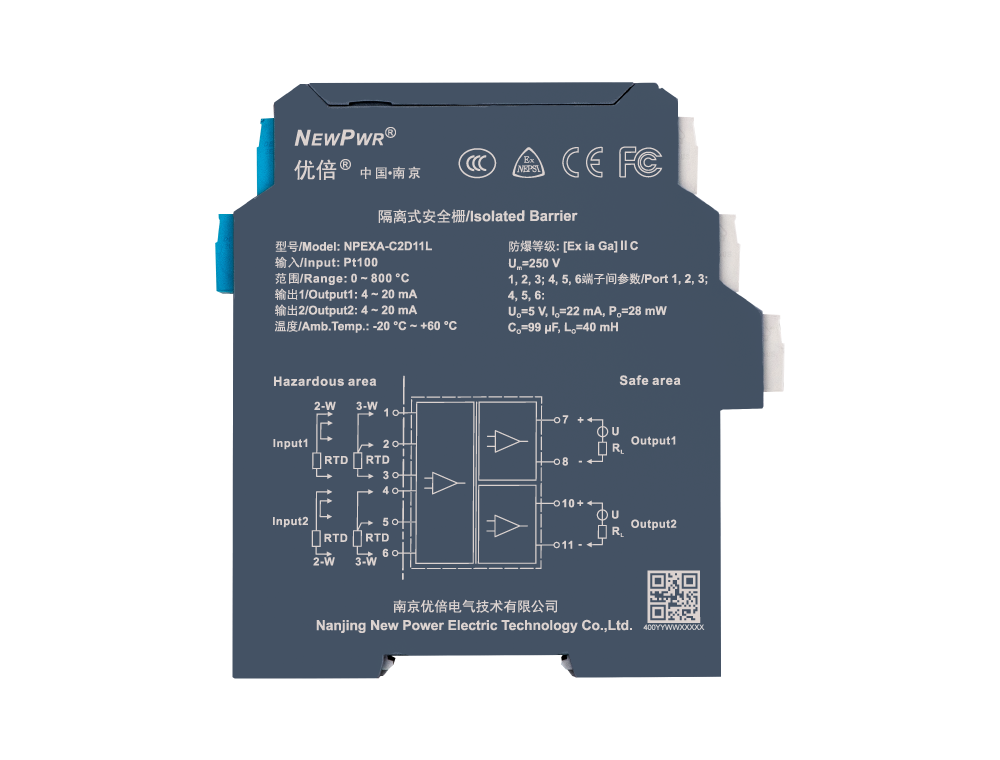

NPEXA- C2D11L

热电阻输入安全栅 ，将危险区的热电阻信号 ，经隔离转换为4~20mA信号输出到安全区  。该产品无需独立供电 ，输入、输出之距离离 ，能够通过PC端或手持编程器对电阻类型、温怀抱程等进行组态设置  。
J9集团国际站【中国区】官方网站 J9集团国际站【中国区】官方网站

输入

输出（具体型号见型谱）

通路

供电

分享
NPEXA- C2D11L

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 12 ~ 30 V DC 回路供电
输入
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-12)/0.022] Ω；U为回路供电电压
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
温度漂移 0.015 %F.S./℃
根基参数
响应功夫 1 s
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 2500 V AC (本安侧与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区 ，可衔接0区、1区、2区；?A、?B、?C、ⅢC；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下 ，无论输入信号出现何种故障状态 ，在满量程领域内输出均追随输入信号变动 (断线之表 ，断线输出3.5 mA) ，但最大不超出22 mA ，最幼不低于3.5 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 5 V (1、2、3端子间; 4、5、6端子间)
Io 22 mA (1、2、3端子间; 4、5、6端子间)
Po 28 mW (1、2、3端子间; 4、5、6端子间)
Co (?C) 99 μF (1、2、3端子间; 4、5、6端子间)
Lo (?C) 40 mH (1、2、3端子间; 4、5、6端子间)
